Одноканальный двухсторонний беспроводной удлинитель дискретного сигнала Wireless Connect




    Бывают случаи, когда нужно подключить дискретный датчик к контроллеру, или просто кнопкой управлять удаленным насосом или освещением. Например выход ПР-200 соединить с удаленным реле, а тянуть провода или не выгодно (если всего один датчик), или большое расстояние. Вот для этих целей создавалось это устройство.

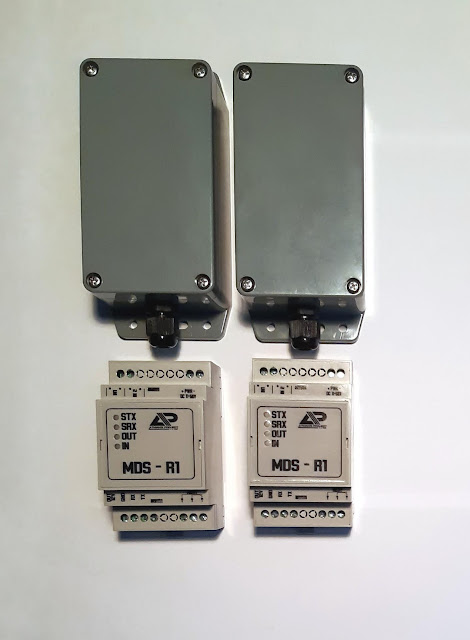

    Модули MDS-R1 совместно с антенными модулями ATR1-433 предназначены для двухсторонней беспроводной передачи состояния контактов датчиков, реле, кнопок и других устройств с выходом типа «сухой контакт» или «открытый коллектор».  Входные и выходные дискретные каналы имеют гальваническую развязку.

    Устройство устойчиво работает даже в сильно загруженном эфире. Достигается это применением высокоэффективной радио-технологии LoRa совместно с цифровой обработкой сигнала. Дополнительную надежность обеспечивает то, что используется плавающий алгоритм, со случайным временным диапазоном, а это исключает помеху от однотипного оборудования. Устройство постоянно контролирует наличие связи между модулями, если на передающей стороне произойдет какая-нибудь авария, или поломка передатчика, то на приемной стороне через 1 минуту автоматически сработает команда "стоп". Эту функцию можно использовать на объектах, где нужно контролировать аварийное отключение электричества или кражу подводящих проводов на объекте. Если установить модуль на конечной электроопоре, то при повреждении провода в любой точке можно контролировать состояние линии электропитания.

    Применение:

      Управление удалёнными скважинами в системах водоснабжения

      Системы автоматизации и сбора данных с удалённых объектов

      Системы технологической и охранно-пожарной сигнализации

      Системы контроля электропитания на удалённых объектах

      Антивандальная защита удалённых объектов

      Системы «умный дом»

      Устройства, управляемые по радиоканалу



Технические характеристики

1.     Напряжение питания: 11 ÷ 56 В

2.     Потребление тока: не более 150 мА

3.     Номинальный ток нагрузки на дискретном выходе: 1А (220 В)

4.     Количество входных дискретных каналов: 1

5.     Количество выходных дискретных каналов: 1

6.     Гальваническая развязка входного канала: 2000 В

7.     Гальваническая развязка выходного канала: 2000 В

8.     Сопротивление линии шлейфа к датчикам — не более 2,7 кОм

9.     Количество ID адресов модуля MDS-R1: 32

10.    Количество гарантировано неповторяемых ID адресов системы (без возможности изменения пользователем): 131070

11.    Ключи шифрования: 65535

12.    Скорость передачи данных системы: 2400 Бит/с

13.    Диапазон рабочих частот: 433,1 – 434,750 МГц (безлицензионный диапазон)

14.    Выходная мощность передатчика: не более 10 мВт

15.    Чувствительность приёмника при модуляции LoRa: -147 дБм (0,01 мкВ)

16.    Диапазон рабочих температур модулей: от -30 до +65 °С

17.    Дальность связи: 3-5 км. (в зависимости от прямой видимости)

18.    Длина кабеля для подключения радио-модуля ATR1-433 по интерфейсу «цифровая токовая петля» - до 150 м

19.    Габаритные размеры модуля MDS-R1: 90x53x58 мм

20.    Габаритные размеры модуля ATR1-433: 144x66x56 мм


Примеры применения

Пример №1. Управление насосом скважины

с обратным каналом контроля работы насоса


Пример №2. Применение модулей для охраны электрических проводов на удаленных объектах (антивандальная защита)



Руководство пользователя можно скачать по ссылке Руководство пользователя Wireless Connect.

По всем вопросам пишите в контактную форму или комментарии.
